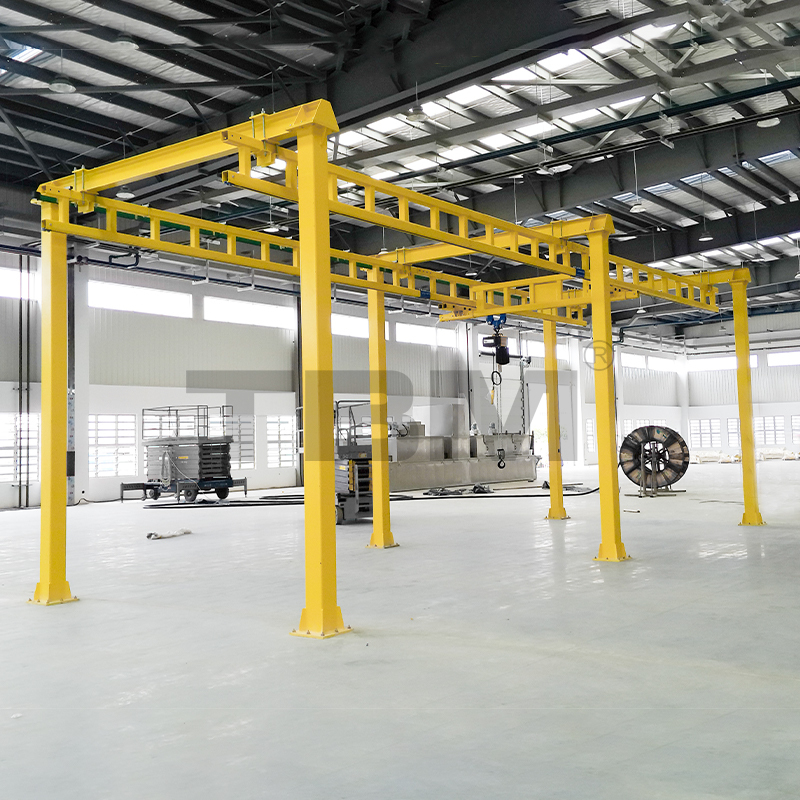

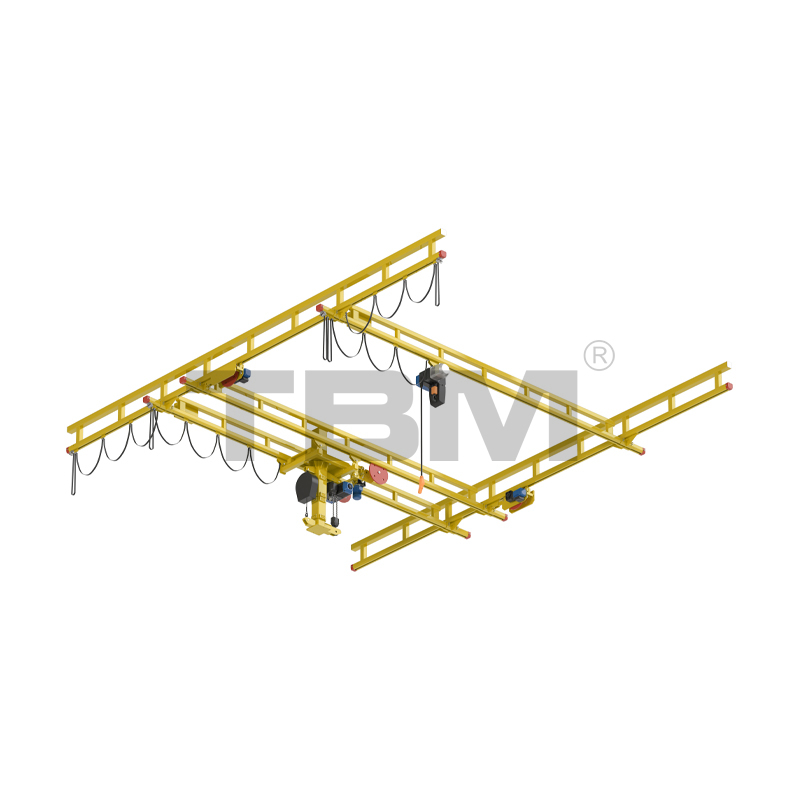

Styva lätta kranar

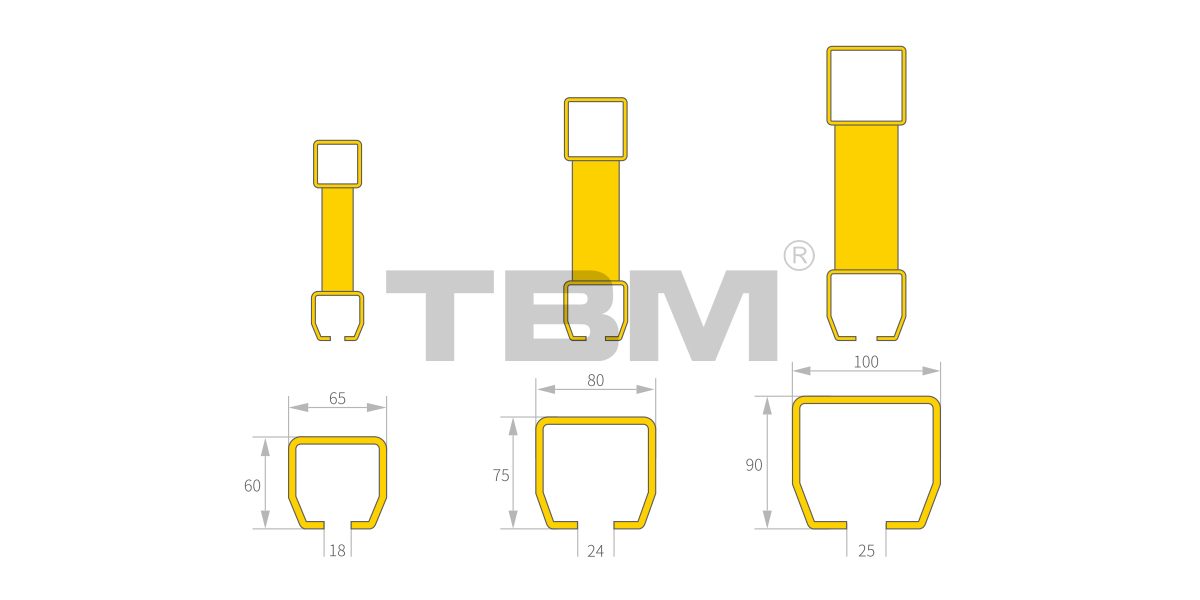

Stela spårkonstruktioner är fackverksliknande. Tre grundläggande spårtvärsnitt kan kombineras för att skapa en mängd olika fackverkskonfigurationer. Dessa kan skräddarsys för att ta emot varierande belastningar och spännvidder genom att justera faktorer som storleken på det översta ackordet, webbelement och bottenackord (spår). Fackverkskonstruktionens höga lastkapacitet, stora spännvidd, utmärkta stabilitet och tilltalande utseende har gjort styva bandkranar alltmer populära inom lätt- och smålyftsindustrin.

Följande är flera vanliga strukturella alternativ:

STYVA KRANKOMPONENTER

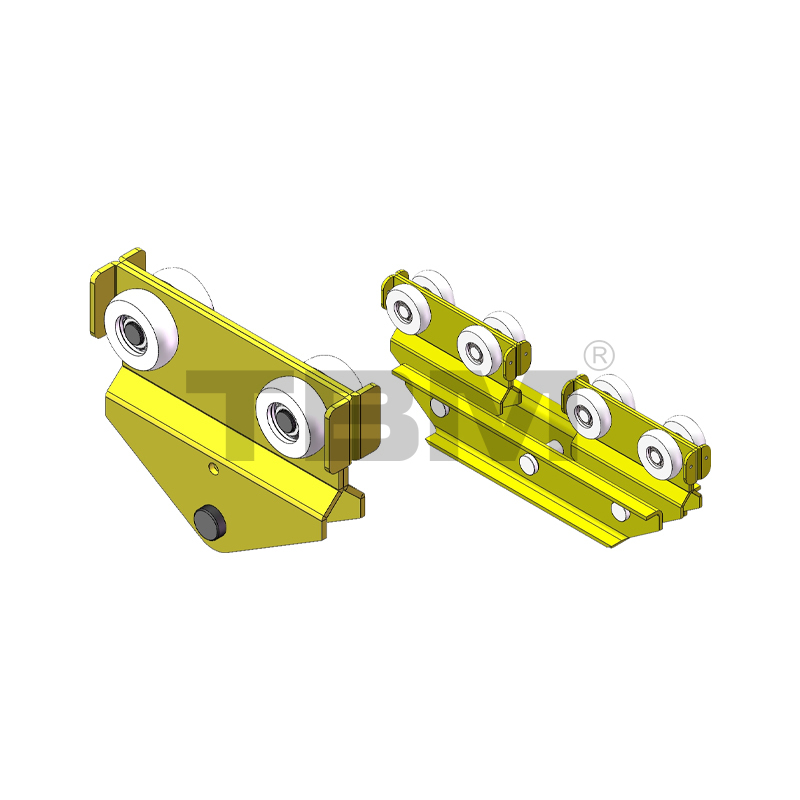

RHT02/05/10/20 Helljusvagn
█Farbalksvagnen används för att hänga upp lyftmekanismer etc. Dess hjul är gjorda av höghållfast nylon och har en motsvarande lutning, vilket gör att de kan anpassa sig till räls slitbana, vilket säkerställer smidig drift och automatisk centrering. Böjda vingar i båda ändar förhindrar att vagnen av misstag faller av banan, vilket garanterar full säkerhet.

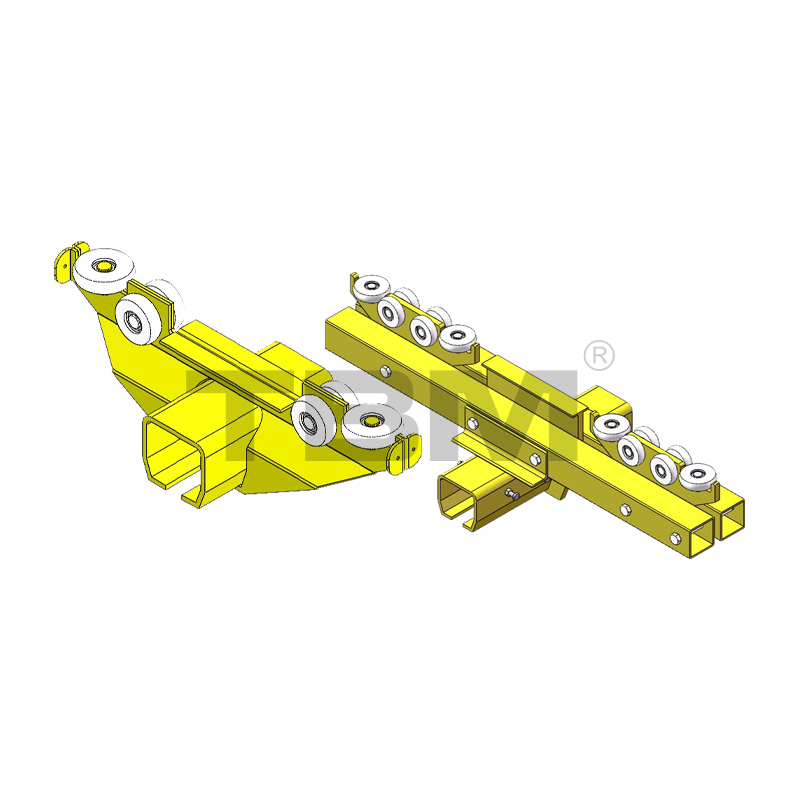

RET02/02L/05/05L/10/10L/20L enkelbalksrälsvagn
■Ansluter skenan till helljuset. Denna stela anslutning säkerställer att huvudbalken förblir vinkelrät mot skenan under rörelse, vilket gör att båda sidor av balken kan röra sig synkront utan att vrida sig.

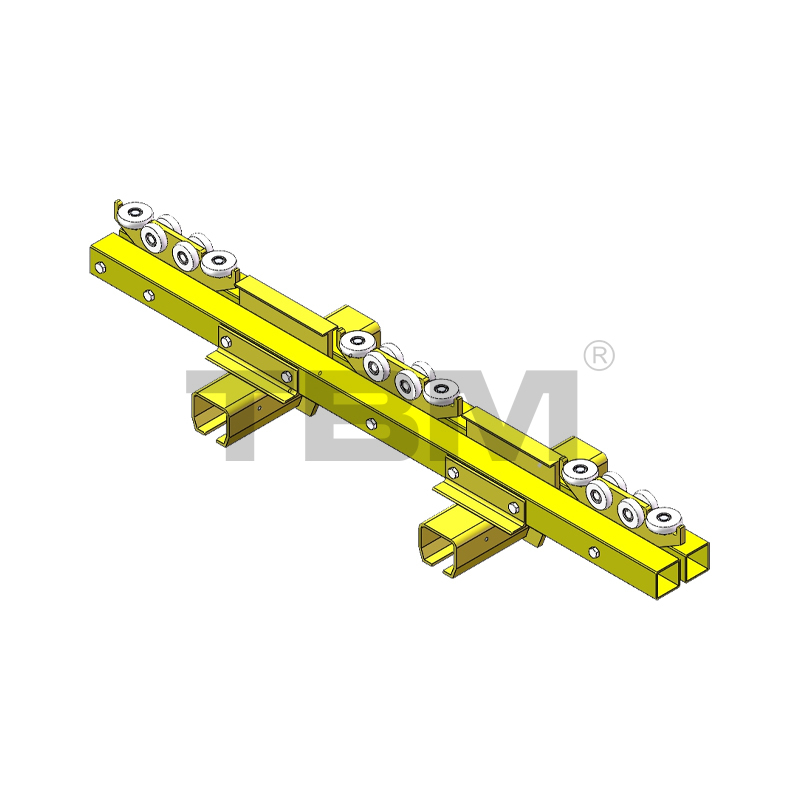

RET60D/75D/90D Dubbelbalksrälsvagn
I dubbelbalkskonstruktion är ändbalksvagnen integrerad för att säkerställa konsekvent avstånd mellan de två balkarna.

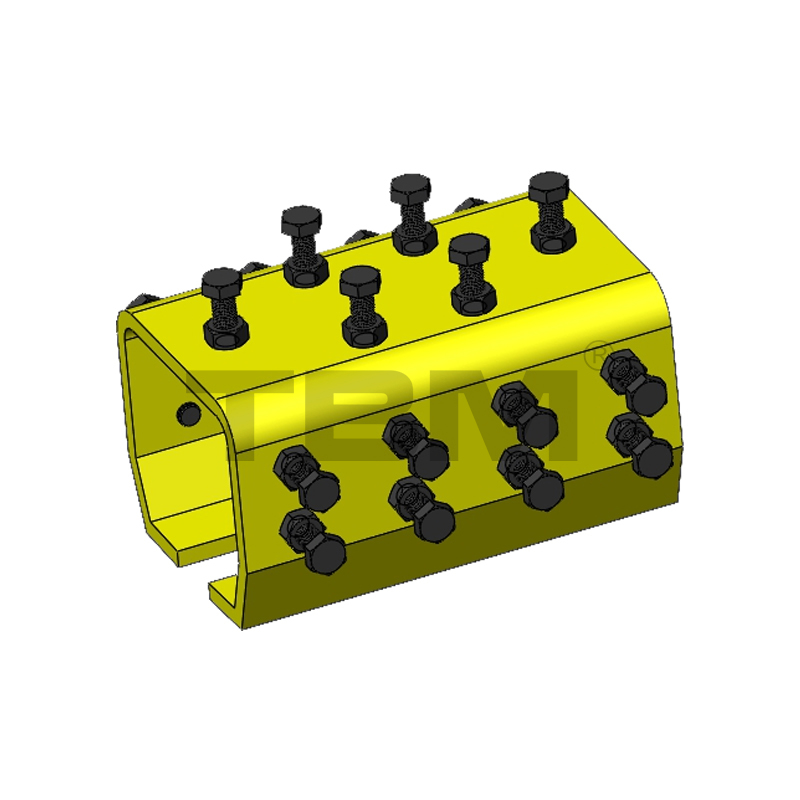

Spårhängare
■Används för att säkert ansluta toppkordet och tvärbalken på en truss. Storleken och tjockleken på spårkopplingens klämplatta varierar beroende på belastningen.

Spåranslutningar
De tre spåranslutningsmodellerna för 60-, 75- och 90-serien är:
RRC02/05/10
[Anslutningar mellan två intilliggande fasta skenor. Justera skruvarna ovanför för att säkerställa en smidig anslutning mellan de två fasta skenorna, så att vagnen kan passera smidigt.]

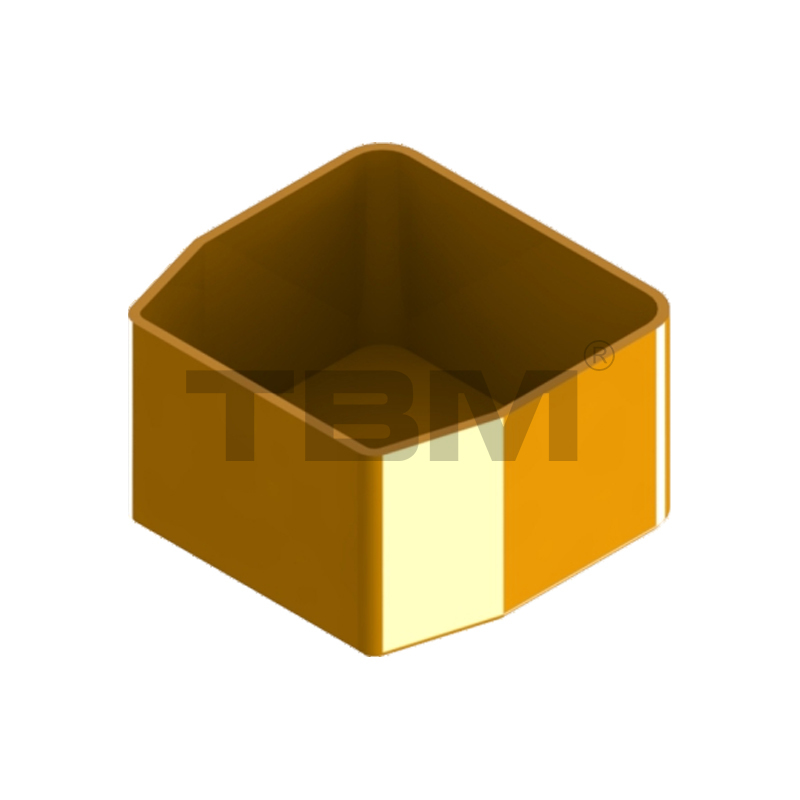

Spårslutkapslar
De tre modellerna med spårändlock för 60-, 75- och 90-serien är:
REC02/05/10
■ Spårändstycken används för att förhindra att damm och främmande ämnen kommer in och förbättra utseendet.

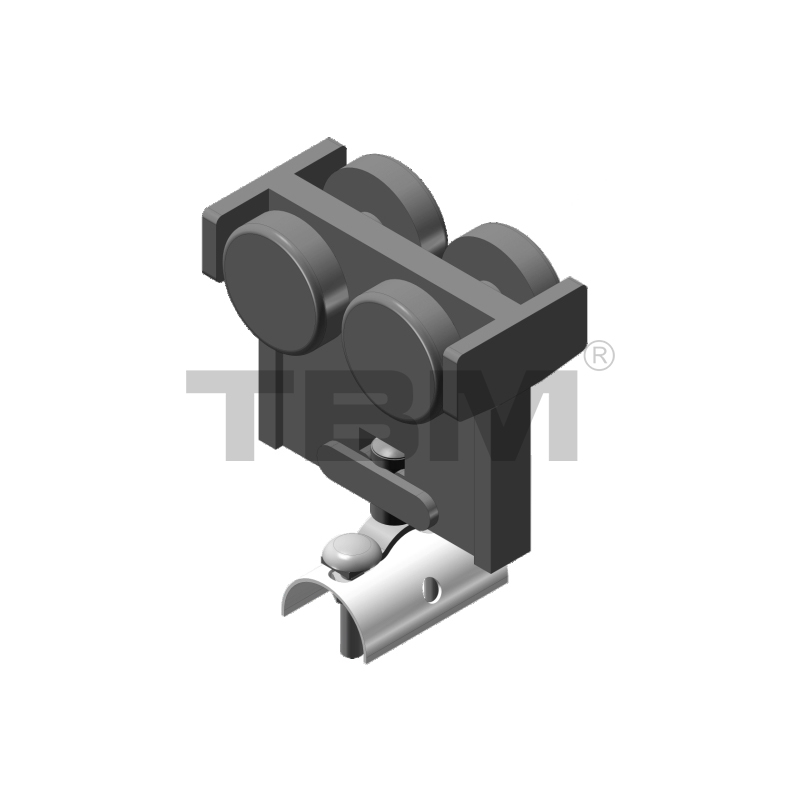

Kabelremskiva
Används för att hänga upp och bogsera kablar medan helljuset eller lyftanordningen rör sig.
RCTO1 Kabelremskiva
RCE01 Kabelterminalklämma

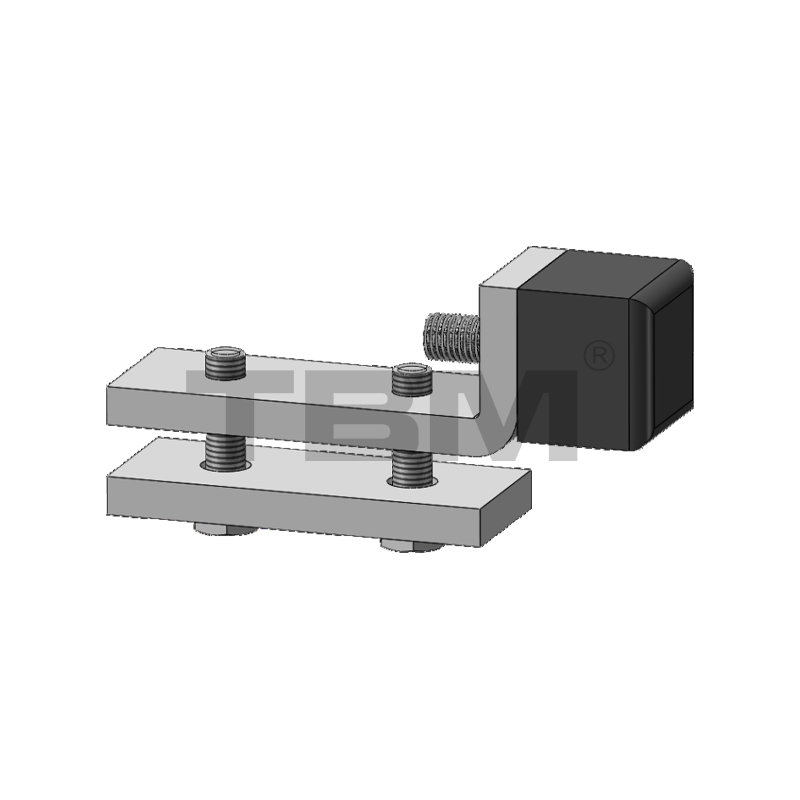

Externa stopp
■Kompatibel med 60, 75 och 90 spårstorlekar, modell: RAS01
■Justerbara stopplägen baserat på banans arbetsområde.

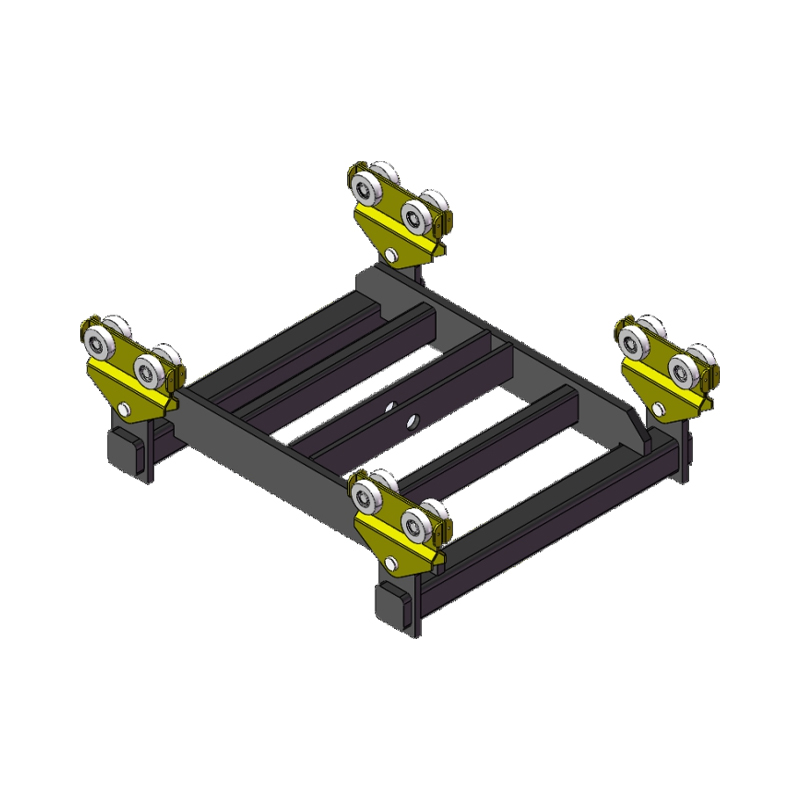

RHT02D/05D/10D/20D Dubbelbalksvagnsram
■Standardavståndet mellan dubbelbalkarna är 700 mm (speciella mått tillgängliga på begäran).
Den dubbelbalkade vagnramen fördelar lyftlasten jämnt över de två huvudbalkarna.

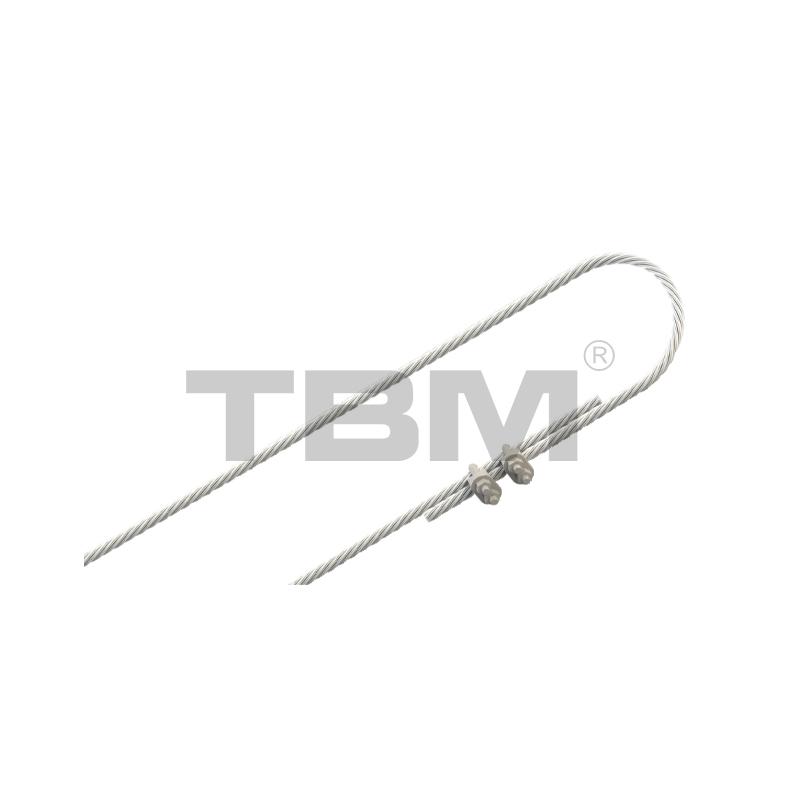

Sekundärt skydd
För att förhindra oväntade situationer är sekundära skyddsanordningar installerade på varje fast skena, varje helljus och varje lyft. De är kategoriserade enligt följande:

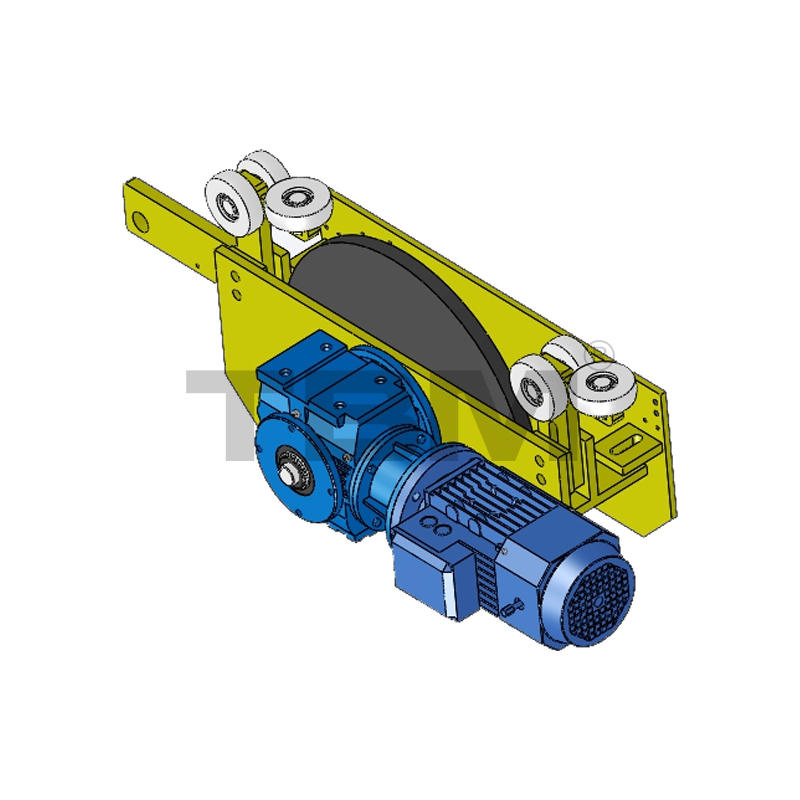

Elektrisk vagn
När körläget är elektriskt drivs helljus- och lyftenheten.
Motorn kan väljas från inhemska eller importerade märken.
[Standard körhastighet: 5-20m/min (dubbel hastighet med variabel frekvens)]

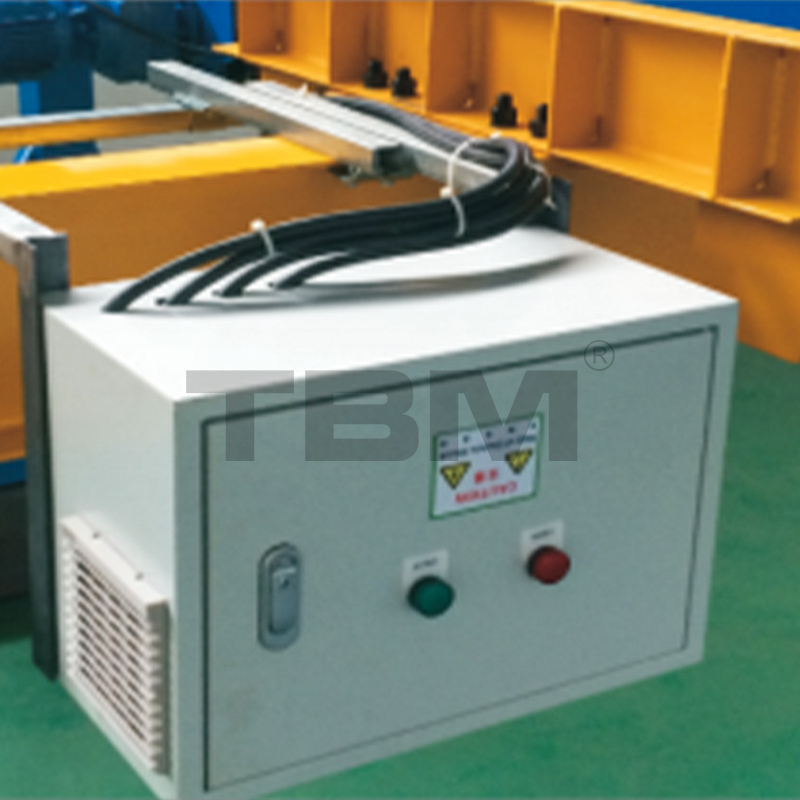

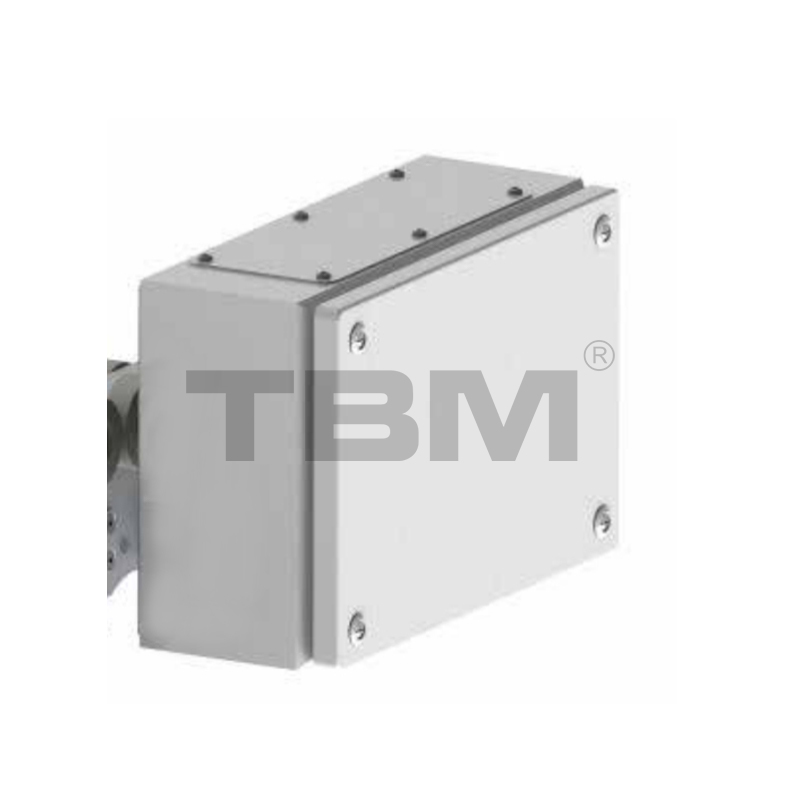

Elektrisk kontrollbox
■Kontrollenhet för att köra fordonet. Beroende på kundens krav kan den valda konfigurationen variera.
Standardstyrkonfigurationen är variabel frekvens.

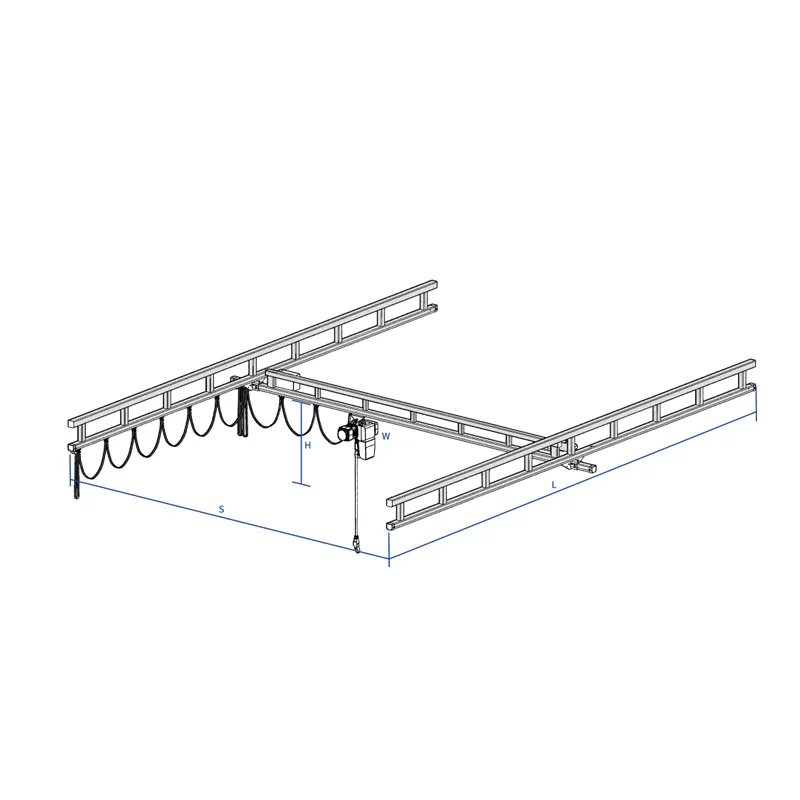

KUNDINGÅNG

· Ladda w
Belastningen av en enda helljus, belastningen av hela ramen

· Skenlängd L
Avser längden på de fasta skenorna på båda sidor.

·Girder Span S
Avser mitt-till-centrum-avståndet mellan de två fasta skenorna. Standard är 250 mm.

· Strålhöjd H
Höjden på helljusvagnens hiss (för fristående konstruktioner, vanligtvis beräknad från marken eller pelarens stödpunkt).

· Krokskydd
På grund av sin storlek har utrustningen vissa döda vinklar. Användare måste överväga de faktiska kraven på kroktäckning. Vidare måste ett säkert utrymme reserveras för installation och drift av utrustning, som kan avvika något från utrymmets dimensioner.

·Strukturtyp och driftkontrollmetod
Strukturell typ avser fristående (fundamenttjocklek) eller upphängd typ. Helljus kan vara enkla, dubbla eller teleskopiska, och erforderligt antal och belastning ingår också. Användningsmetoder inkluderar manuell, helt elektrisk eller elektrisk drift av vagnen och vagnen. Strömförsörjningsmetoder inkluderar platt kabel, samlingsskena eller C-skena. Kontrollmetoder inkluderar handtagskontroll och fjärrkontroll.
